壁画式（墙画式）中心供氧设备带安装位置

一、安装房间（适用场景）

主要放在单人 VIP 病房、高干病房、康养病房、美容病房、部分特需病房，追求墙面整洁美观，不想外露铝合金设备带；普通多人间病房一般不用壁画式，多用明装长条设备带。

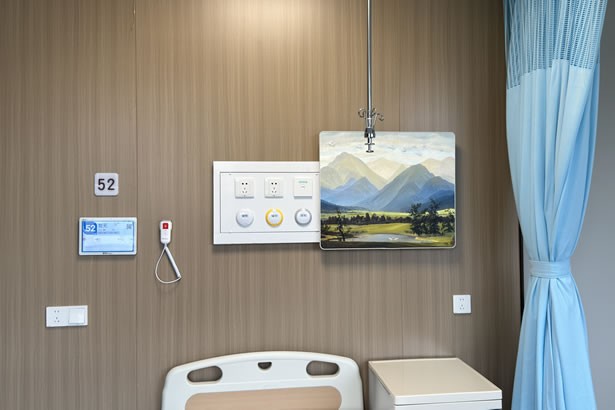

二、墙面位置：病床床头正上方墙面

每一张病床对应的床头墙面，病床头部中心位置，一床一套壁画箱。

原理：推开画框，里面集成氧气终端、负压吸引、电源插座、护士呼叫分机，医护操作、患者吸氧都在床头位置。

三、安装高度（GB50751 医用气体规范）

箱体中心距地面1350～1450mm，行业常规取值1400～1450mm。

• 属于暗装预埋箱体，土建阶段墙体预留凹槽，管道、强弱电管线提前预埋进墙内箱体；完工外面就是装饰画，推拉 / 翻开画框才露出气体终端。

四、墙体要求

优先实心砖墙、混凝土承重墙； 轻质隔墙、轻钢龙骨石膏板墙必须预埋木砖 / 加固骨架，不能直接固定，防止箱体脱落。

五、不适合安装的地方

1. 普通多人间病房（造价高、维修不便）

2. ICU、抢救室、手术室（优先明装设备带或嵌入式终端盒，不推荐壁画式）

3. 卫生间、潮湿区域
