呼和浩特中心供氧设备安装完整流程（适配内蒙古医院项目，执行 GB50751-2012）

一、前期准备阶段

1. 现场勘测 + 深化设计现场实测病房、气源站房、管路井道；确定氧源形式（汇流排 / 液氧储罐 / 制氧机）、主管走向、床头终端点位；壁画式设备带要提前确定墙体，预留暗箱凹槽尺寸。图纸经甲方、监理审核。

2. 资质报审、材料进场检验管材（脱脂紫铜管 / 304L 不锈钢）、阀门、终端、报警、壁画箱体等进场报验；查验合格证、脱脂报告；所有氧气部件严禁带油。

3. 技术交底对施工班组交底：脱脂、焊接、禁油要求；冬季呼和浩特施工要点，管道防冻保护方案。

二、土建预埋阶段（壁画式设备带重点在这一步）

1. 墙体预留：壁画式设备带箱体位置，土建预留凹槽；轻质隔墙提前加固预埋木砖，防止后期箱体脱落。

2. 管路预埋：病房支管、气体管线预埋穿墙套管；气体管路与强电、弱电分开，不能同管。

3. 隐蔽验收：预埋管道复核，拍照留存隐蔽记录，监理签字，封墙前必须分段保压。

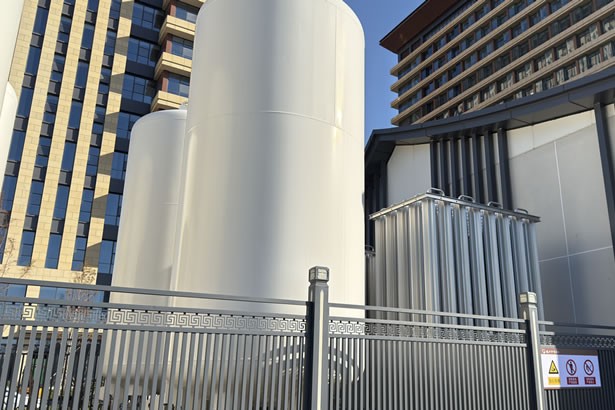

三、气源站房安装（氧气汇流排 / 液氧罐 / 制氧机房）

1. 设备基础找平、接地施工（防静电接地≤4Ω）；液氧罐做防泄漏围堰；汇流排房间通风、防爆照明、氧浓度报警、紧急切断阀安装。

2. 气源设备就位：钢瓶汇流排 / 液氧汽化器 / 制氧机组吊装固定，高压管路连接。

3. 站房阀门组、过滤器、减压阀、压力监测模块安装。

四、管网主管 + 支管敷设

1. 管道预制、脱脂处理：机械切割去毛刺，脱脂清洗，干燥封口保护；氧气管道全程禁油。

2. 管道焊接 / 卡套连接：紫铜管银钎焊，不锈钢氩弧焊；焊缝抽检。管道保持坡度（≥0.3%）坡向排污点。

3. 支吊架固定，穿墙、楼板套管封堵；管路标识介质名称、流向。

五、病房终端与设备带安装（壁画式）

1. 壁画箱体固定在预留槽内，找平；内部支管接入箱体内。

2. 安装氧气终端、负压终端、呼叫分机、电源模块；气体腔和强弱电腔隔离。

3. 安装画框盖板，调试开合；明装设备带同步安装。

普通长条设备带、壁画式设备带都要单独做接头检漏。

六、电气与压力报警系统安装

站房、护士站区域压力报警箱布线；高低压报警、故障声光报警、远程信号接入；测试报警联动、紧急切断功能。

七、管道吹扫、压力试验（核心，不可跳过）

1. 管道吹扫：干燥无油氮气，流速≥20m/s 分段吹扫，白滤纸检查无油、无杂质。

2. 强度试验：氮气加压至 1.5 倍工作压力，保压 30min，无变形渗漏。

3. 气密性试验：1.15 倍工作压力，保压 24h，压降满足 GB50751；发泡剂逐点检漏焊缝、接头、壁画箱内终端。

呼和浩特冬季试压注意环境温度，低温做好保温，防止水汽结冰。

八、系统置换、整体调试

1. 氮气置换管内空气，再通入医用氧气置换；检测氧气纯度、水分。

2. 系统整体调试：气源自动切换、稳压调节；逐床测终端压力、流量；测试负压、护士呼叫、报警。

3. 错接测试：防止氧气、负压、压缩空气混接。

九、试运行、竣工验收（内蒙医院项目重点）

1. 连续试运行，填写运行记录；对医院后勤、医护做操作培训、应急演练。

2. 资料整理：竣工图、材料合格证、脱脂记录、隐蔽记录、试压报告、焊缝检测、报警校验报告、设备说明书。

3. 四方验收：甲方、监理、施工、第三方检测机构；完成卫健、消防归档资料。验收合格移交，出具竣工移交单。
