内蒙古中心供氧管道安装施工技术说明

适用范围：内蒙古地区医院新建 / 改扩建医用中心供氧系统，执行《医用气体工程技术规范》GB 50751-2012，兼顾北方寒冷气候特点，含壁画式设备带支管施工要求。

1 工程概况

本工程医用中心供氧管道系统由气源站房总管、区域立管、病房水平支管、床头终端（壁画式设备带 / 明装设备带）组成。介质为医用氧气，属于助燃气体，管道施工全程禁油、脱脂、防污染。 内蒙古地域冬季寒冷，施工需考虑低温作业防冻、管道防结冰冻堵、室外管道保温防护，管道试压、吹扫优先安排在室内正温环境实施。

2 主要材料要求

1. 管材：医用氧气管道优先选用脱脂紫铜管或 304L 不锈钢无缝钢管；紫铜管采用银钎焊连接，不锈钢管采用氩弧焊焊接。严禁使用普通镀锌钢管。

2. 管件、阀门：医用气体专用管件、氧气专用阀门，出厂脱脂处理；所有进场材料附带合格证、材质单、脱脂检验报告。

3. 辅料：焊材为对应管材专用焊材，无油；支吊架采用碳钢或不锈钢，除锈防腐；密封件为耐氧专用非金属材料，不得沾染油脂。

所有管材进场后两端封口保护，防止灰尘、水汽进入管道内部。

3 施工基本条件

1. 土建主体结构完成，病房墙体、预留孔洞、设备带预埋槽（壁画式箱体凹槽）复核完毕；预埋套管位置准确。

2. 施工技术交底完成，焊工持证上岗，氧气管道焊工需具备相应资质。

3. 现场清理，作业区域无油污；低温季节室内作业环境温度不低于 5℃，达不到则采取采暖措施，避免试压水结冰。

4. 管线深化图纸经甲方、监理确认；气体管路与强电、弱电管线分开敷设，不同腔体布置。

4 管道预制与脱脂

1. 管道切割：采用机械切割，禁止气割。切口平整，去除毛刺、金属碎屑。

2. 脱脂处理：管材、管件、阀门必须脱脂。常用三氯乙烯或专用脱脂剂；脱脂完成后洁净干燥，白滤纸检验无油脂痕迹，做好脱脂记录。

3. 脱脂完成后及时封堵管口，存放于干燥洁净区域，搬运过程严禁接触油脂。

5 管道敷设安装

5.1 管路走向与坡度

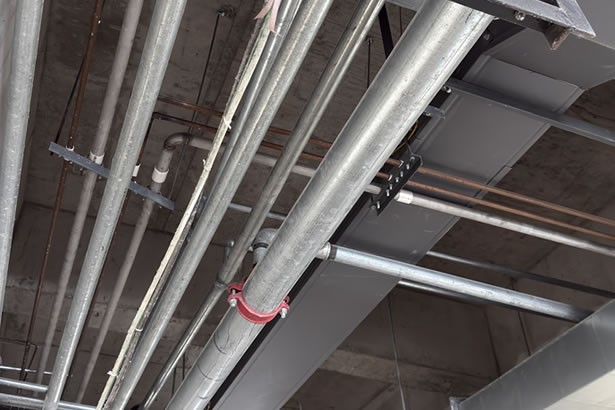

供氧管道设置不小于 0.3% 坡度，坡向排污阀 / 集污器，便于冷凝水排出，北方环境温差大，冷凝水防控尤为重要。 总管、立管、水平支管尽量沿走道吊顶、管井敷设；病房支管接入床头壁画式设备带预埋箱体。

5.2 支吊架安装

支吊架间距符合 GB50751 要求；管道不得直接支撑在其他管线上面。 室外、非采暖区域管道支架增设木托，防止冷桥；北方大风地区，立管、站房总管支架加强固定。

5.3 穿墙、穿楼板施工

管道穿墙、楼板必须加装金属套管；套管与管道间隙用不燃柔性材料封堵。套管内不得有管道焊缝。

5.4 管道焊接

• 紫铜管：银钎焊，充氩保护；

• 不锈钢管：氩弧焊打底、盖面，管内充氩保护； 焊缝成型美观，无气孔、夹渣、裂纹；按规范比例抽样无损检测。 焊接完成及时清理焊渣、氧化皮。

5.5 壁画式设备带支管连接

支管暗敷预埋至墙体预留壁画箱内，箱内管路预留合理操作余量；气体管路与电源、呼叫线路分腔隔离；箱体内部接头便于后期检漏维修。支管固定牢靠，不能将重量压在气体终端上。

6 管道吹扫（洁净处理）

压力试验前采用干燥无油氮气分段吹扫。吹扫流速≥20m/s；吹扫口设在室外或安全区域，严禁对着人、电气设备。 检验标准：吹扫结束后在出口放置白色滤纸，5min 内纸上无油污、尘土、金属碎屑为合格，留存吹扫记录。

7 压力试验（关键工序，北方低温重点）

试验介质：干燥洁净氮气，严禁用水做氧气管道压力试验（低温易结冰，残留水分造成管内锈蚀）。

1. 强度试验：试验压力为 1.5 倍系统工作压力，保压 30min，压力不降、无变形、无渗漏合格。

2. 气密性试验：试验压力为 1.15 倍工作压力，保压 24h，计算压降，满足规范限值；逐焊缝、接头、壁画箱终端用发泡剂检漏。

冬季环境温度低于 5℃，严禁水压试验；试压环境做好保温，记录环境温度修正压力值。试压完成泄压缓慢操作。

8 系统置换与调试

试压合格后进行管内空气置换，用干燥氮气置换管内空气；再通入医用氧气置换氮气。 逐病房测试床头终端出气压力、流量；同步调试站房减压阀、压力监测、高低压声光报警、紧急切断阀。逐床核查氧气、负压终端，防止错接。

9 防腐、保温、标识

1. 碳钢支吊架除锈，刷防锈漆 + 面漆；不锈钢管道可不做防腐。

2. 站房室外管道、非采暖走廊管道做保温防护，防止低温结露、冻凝。

3. 管道外贴标识：介质名称、流向箭头；气体阀门编号挂牌。

10 质量控制要点（内蒙古项目重点）

1. 全程禁油：所有工具、手套不得沾油；严禁油脂接触氧气管道元件。

2. 低温施工管控：室外尽量避开零下温度施工；室内作业保证环境温度；试压介质优先氮气。

3. 隐蔽工程：预埋支管、壁画箱内管路、吊顶内管道，封墙 / 封吊顶前必须报验、拍照存档，监理签字确认。

4. 成品保护：管口始终封堵，防止土建灰尘、砂浆进入管路；终端成品保护，避免磕碰损坏。

11 安全施工要求

1. 氧气属于助燃气体，作业区域严禁明火，动火办理动火票，配备灭火器材。

2. 氮气吹扫区域保持通风，防止窒息。

3. 高空作业佩戴安全带；站房吊装作业遵守起重规范。
